[Amazon EC2 - Amazon Linux 2] tomcat redis session 설정

mini_world 2020. 11. 2. 13:15
목차 접기



참고자료 :)
https://github.com/ran-jit/tomcat-cluster-redis-session-manager
https://eun2jong.com/227



AWS EC2에서 톰캣을 사용한다면, 세션 클러스터링이 불가능한것 알고 계셨나요?😅
세션 클러스터링이 불가능한 이유는 AWS 네트워크는 멀티케스트를 지원하지 않기 때문입니다.
그렇기때문에 AWS EC2에 톰캣을 사용하실때는, 별도로 세션 관리를 위한 장치를 해야합니다 :)
지금부터 Amazon ElastiCache를 이용하여 톰캣 세션 클러스터링 실습을 진행하도록 하겠습니다.



👻 사전 준비사항

    1. AWS ElastiCache Redis 준비
      ElastiCache가 아니어도 상관 없으나 테스트는 ElastiCache Redis로 진행하였음
    2. ALB + 2대의 Tomcat 서버 준비 (정상동작 확인 후 진행)

    3. 작업 전 반드시 스냅샷 생성 (백업 용도입니다!)



👻 톰캣서버 버전 확인

아래 내용은 두 대의 톰캣 EC2에서 모두 동일하게 진행합니다!
먼저, 시작하기 전 톰캣이 설치되어있는 EC2의 OS를 확인해보겠습니다. AmazonLinux2를 사용했습니다!

[root@ip-172-31-86-130 ~]# rpm -qa | grep release
system-release-2-12.amzn2.x86_64



이번에는 자바 버전을 확인하겠습니다. 11.0.8 버전이네요!

[root@ip-172-31-86-130 ~]# java -version

openjdk version "11.0.8" 2020-07-14 LTS
OpenJDK Runtime Environment Corretto-11.0.8.10.1 (build 11.0.8+10-LTS)
OpenJDK 64-Bit Server VM Corretto-11.0.8.10.1 (build 11.0.8+10-LTS, mixed mode)



마지막으로 톰캣 버전을 확인해볼까요! 7.0.76 이네요!

[root@ip-172-31-86-130 ~]# tomcat version

Server version: Apache Tomcat/7.0.76
Server built:   Jun 22 2020 23:34:41 UTC
Server number:  7.0.76.0
OS Name:        Linux
OS Version:     4.14.186-146.268.amzn2.x86_64
Architecture:   amd64
JVM Version:    11.0.8+10-LTS
JVM Vendor:     Amazon.com Inc.



👻 레디스 세션 매니저 다운로드 및 설정



download 폴더를 별도로 만들고, 그 폴더에 세션 매니저를 다운받겠습니다.
세션 매니저를 다운받은 후에는 실행 경로로 파일을 옮겨주기만 하면 됩니다!

[root@ip-172-31-86-130 ~]# cd /usr/share/tomcat/

[root@ip-172-31-86-130 tomcat]# mkdir download

[root@ip-172-31-86-130 tomcat]# cd download/

[root@ip-172-31-86-130 download]# wget https://github.com/ran-jit/tomcat-cluster-redis-session-manager/releases/download/2.0.4/tomcat-cluster-redis-session-manager.zip

--2020-07-31 14:23:04--  https://github.com/ran-jit/tomcat-cluster-redis-session-manager/releases/download/2.0.4/tomcat-cluster-redis-session-manager.zip
Resolving github.com (github.com)... 52.78.231.108
Connecting to github.com (github.com)|52.78.231.108|:443... connected.
HTTP request sent, awaiting response... 302 Found
Location: https://github-production-release-asset-2e65be.s3.amazonaws.com/54272419/c2323ca8-5dd4-11e8-9e90-052fe48c96dd?X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=AKIAIWNJYAX4CSVEH53A%2F20200731%2Fus-east-1%2Fs3%2Faws4_request&X-Amz-Date=20200731T142305Z&X-Amz-Expires=300&X-Amz-Signature=8aee34e9247501fcfe00a14d07aee0fce04ae4be2a3f0d69226f3b5b9d3990c3&X-Amz-SignedHeaders=host&actor_id=0&repo_id=54272419&response-content-disposition=attachment%3B%20filename%3Dtomcat-cluster-redis-session-manager.zip&response-content-type=application%2Foctet-stream [following]
--2020-07-31 14:23:05--  https://github-production-release-asset-2e65be.s3.amazonaws.com/54272419/c2323ca8-5dd4-11e8-9e90-052fe48c96dd?X-Amz-Algorithm=AWS4-HMAC-SHA256&X-Amz-Credential=AKIAIWNJYAX4CSVEH53A%2F20200731%2Fus-east-1%2Fs3%2Faws4_request&X-Amz-Date=20200731T142305Z&X-Amz-Expires=300&X-Amz-Signature=8aee34e9247501fcfe00a14d07aee0fce04ae4be2a3f0d69226f3b5b9d3990c3&X-Amz-SignedHeaders=host&actor_id=0&repo_id=54272419&response-content-disposition=attachment%3B%20filename%3Dtomcat-cluster-redis-session-manager.zip&response-content-type=application%2Foctet-stream
Resolving github-production-release-asset-2e65be.s3.amazonaws.com (github-production-release-asset-2e65be.s3.amazonaws.com)... 52.216.107.236
Connecting to github-production-release-asset-2e65be.s3.amazonaws.com (github-production-release-asset-2e65be.s3.amazonaws.com)|52.216.107.236|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 740661 (723K) [application/octet-stream]
Saving to: ‘tomcat-cluster-redis-session-manager.zip’
100%[======================================================================================================>] 740,661      742KB/s   in 1.0s
2020-07-31 14:23:06 (742 KB/s) - ‘tomcat-cluster-redis-session-manager.zip’ saved [740661/740661]



다운로드가 완료 되었다면, 압축을 풀고, 파일을 실행 경로로 옮기도록 하겠습니다.

[root@ip-172-31-86-130 download]# unzip tomcat-cluster-redis-session-manager.zip

   Archive:  tomcat-cluster-redis-session-manager.zip
   creating: tomcat-cluster-redis-session-manager/conf/
  inflating: tomcat-cluster-redis-session-manager/conf/redis-data-cache.properties
   creating: tomcat-cluster-redis-session-manager/lib/
  inflating: tomcat-cluster-redis-session-manager/lib/commons-logging-1.2.jar
  inflating: tomcat-cluster-redis-session-manager/lib/commons-pool2-2.4.2.jar
  inflating: tomcat-cluster-redis-session-manager/lib/jedis-2.9.0.jar
  inflating: tomcat-cluster-redis-session-manager/lib/tomcat-cluster-redis-session-manager-2.0.4.jar
  inflating: tomcat-cluster-redis-session-manager/readMe.txt


[root@ip-172-31-86-130 download]# cp tomcat-cluster-redis-session-manager/lib/* ../lib/

[root@ip-172-31-86-130 download]# cp tomcat-cluster-redis-session-manager/conf/* ../conf/



👻 톰캣 설정 변경



톰캣 설정을 변경하겠습니다 :)
총 3개의 설정파일을 변경하면 됩니다.

첫번째, redis-data-cache.properties 수정!

[root@ip-172-31-86-130 download]# vim /usr/share/tomcat/conf/redis-data-cache.properties

—주의사항: 레디스 엔드포인트로 변경하고 설정에 맞게 비밀번호등 변경 필요, 아무설정도 하지 않았다면 엔드포인트만 변경합니다.

============== 파일내용 ==============
#-- Redis data-cache configuration

#- redis hosts ex: 127.0.0.1:6379, 127.0.0.2:6379, 127.0.0.2:6380, ....
redis.hosts= <ElastiCache-Endpoint.cache.amazonaws.com> :6379

#- redis password (for stand-alone mode)
#redis.password=

#- set true to enable redis cluster mode
redis.cluster.enabled=false

#- redis database (default 0)
#redis.database=0

#- redis connection timeout (default 2000)
#redis.timeout=2000
=================================

두번째, web.xml 수정!

[root@ip-172-31-86-130 download]# vim /usr/share/tomcat/conf/web.xml
============== 파일내용 변경==============
    <session-config>
        <session-timeout>60</session-timeout>
    </session-config>
=====================================

세번째, context.xml 수정!

[root@ip-172-31-86-130 download]# cat /usr/share/tomcat/conf/context.xml

— 주의사항: <Context> </Context> 사이에 <Valve className="tomcat.request.session.redis.SessionHandlerValve" />

    <Manager className="tomcat.request.session.redis.SessionManager" />넣어주면 됩니다!

============== 파일내용 변경==============
<Context>

    <!-- Default set of monitored resources -->
    <WatchedResource>WEB-INF/web.xml</WatchedResource>

    <!-- Uncomment this to disable session persistence across Tomcat restarts -->
    <!--
    <Manager pathname="" />
    -->

    <!-- Uncomment this to enable Comet connection tacking (provides events
         on session expiration as well as webapp lifecycle) -->
    <!--
    <Valve className="org.apache.catalina.valves.CometConnectionManagerValve" />
    -->
    <Valve className="tomcat.request.session.redis.SessionHandlerValve" />
    <Manager className="tomcat.request.session.redis.SessionManager" />

</Context>
=====================================





👻 테스트 페이지 준비

세션 클러스터링이 잘 동작하는지 확인하려면 테스트페이지가 필요합니다!
테스트 페이지를 준비해보도록 할까요!

먼저, 아래의 경로로 이동합니다.

[root@ip-172-31-86-130 download]# cd /var/lib/tomcat/webapps/sample/

이번에는 샘플 페이지를 다운받을게요!

[root@ip-172-31-86-130 sample]# wget https://s3.ap-northeast-2.amazonaws.com/youngwoo.lab/download/tomcat_session_test_jsp/tomcat_session_test.jsp

--2020-07-31 14:40:34--  https://s3.ap-northeast-2.amazonaws.com/youngwoo.lab/download/tomcat_session_test_jsp/tomcat_session_test.jsp
Resolving s3.ap-northeast-2.amazonaws.com (s3.ap-northeast-2.amazonaws.com)... 52.219.58.117
Connecting to s3.ap-northeast-2.amazonaws.com (s3.ap-northeast-2.amazonaws.com)|52.219.58.117|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 2922 (2.9K) [binary/octet-stream]
Saving to: ‘tomcat_session_test.jsp’
100%[======================================================================================================>] 2,922       --.-K/s   in 0s

2020-07-31 14:40:34 (172 MB/s) - ‘tomcat_session_test.jsp’ saved [2922/2922]

자, 이렇게 목록에 tomcat_session_test.jsp파일이 보인다면 성공입니다!

[root@ip-172-31-86-130 sample]# ls

META-INF  WEB-INF  hello.jsp  images  index.html  session_check.jsp  tomcat_session_test.jsp



👻 서비스 재시작



준비가 완료 되었으므로, 이제 설정파일을 로드할 수 있도록 서비스를 재시작하겠습니다.

[root@ip-172-31-86-130 download]# systemctl restart tomcat
여기까지 모든 톰캣 서버에 동일하게 진행했나요?!
진행 했다면 세션유지 테스트로 넘어가고, 아니라면 모든 톰캣서버에 동일하게 진행합니다.!



👻 세션 유지 확인테스트



자! 이제 기본적인 설정이 모두 완료되었습니다.
정상적으로 잘 동작하는지 확인해볼까요?! 😁😁



재시작되는데 시간이 소요됩니다!
크롬 시크릿창에서  ELB경로/sample/tomcat_session_test.jsp 확인합니다 :)

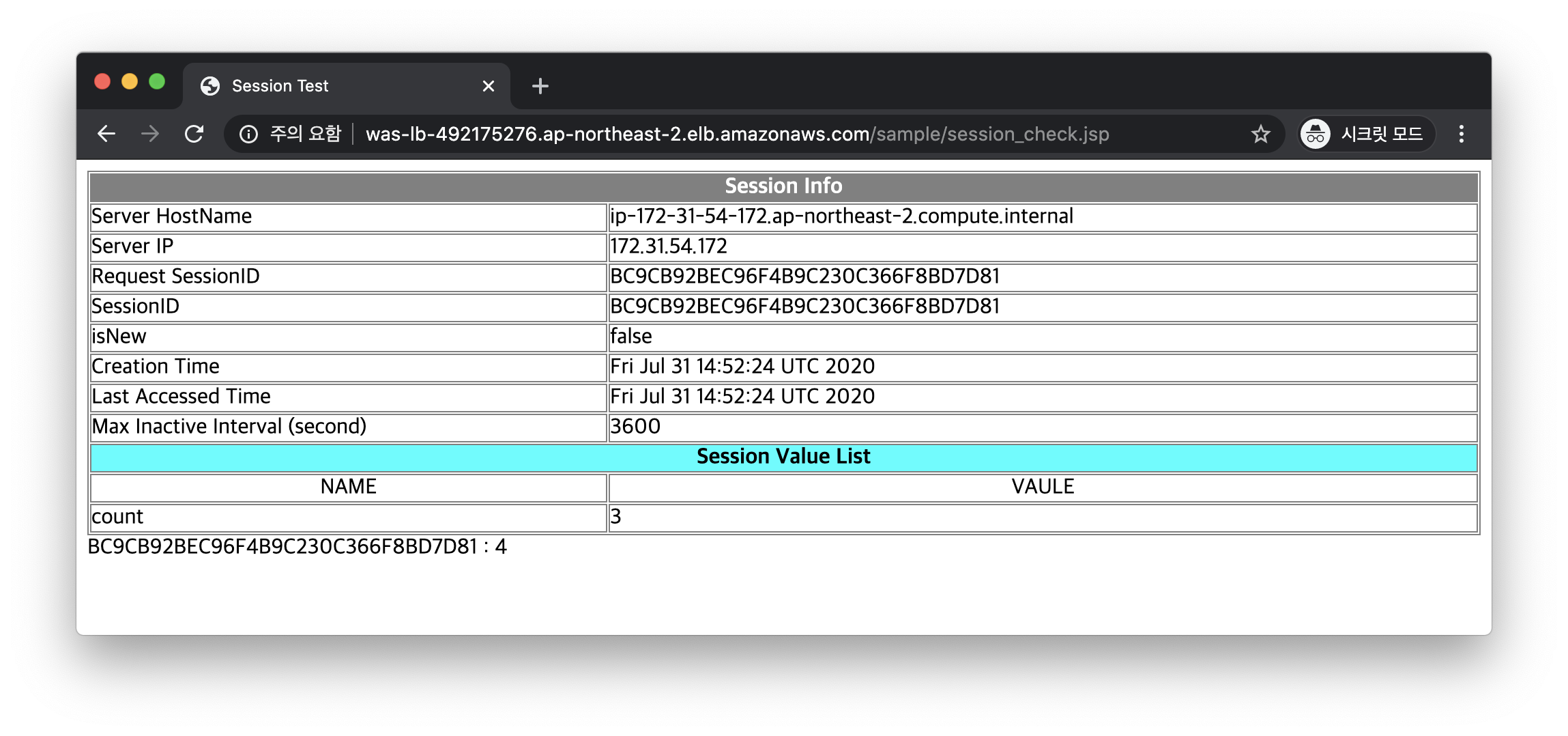

아래 사진처럼 Server IP는 바뀌지만 SessionID가 바뀌면 정상입니다! 😁
